Описание
Гидродроссели с обратным клапаном типа ДКМ 6/3М предназначены для создания перепада давлений в подводимом и отводимом потоках рабочей жидкости или регулирования величины расхода при прохождении потока в одном направлении и для свободного пропускания потока при прохождении его в обратном направлении.
Технические характеристики
| Наименование параметра | Величина |
|---|---|
| Условный проход, мм | 6 |
| Давление на входе, МПа: минимальное номинальное максимальное |
0,4 32 35 |
| Максимальное давление на выходе, МПа | 32 |
| Расход рабочей жидкости, л/мин: номинальный максимальный |
32 80 |
| Давление открывания обратного клапана, МПа предельное отклонение, МПа |
0,05 +0,05 |
| Внутренняя герметичность (максимальные внутренние утечки), см 3 /мин | 300 |
| Перепад давлений на полностью открытом дроселе при номинальном расходе, МПа | 0,2 |
| Перепад давлений на обратном клапане при номинальном расходе, МПа | 0,4 |
| Масса (без рабочей жидкости), кг | 1,4 |
| Момент силы настройки, Н * м, не более | 20 |

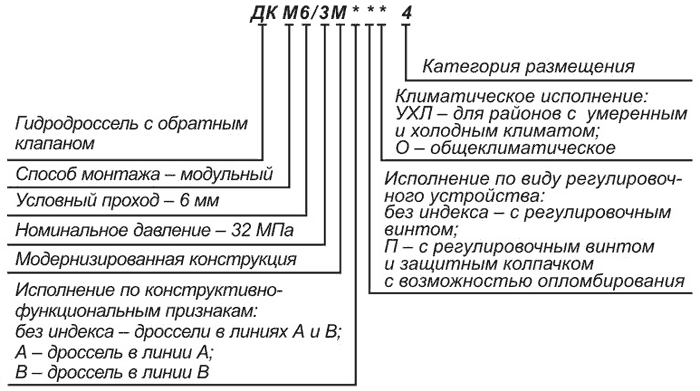

Структура условного обозначения

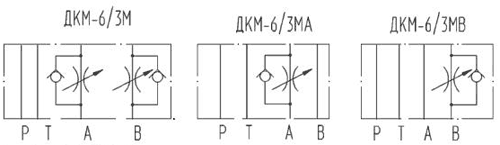

Условное графическое обозначение
P - напорная гидролиния;
А и B - гидролинии, идущие к другим гидроуйстройствам (цилиндровые гидролинии);
Т - сливная гидролиния;
