Описание

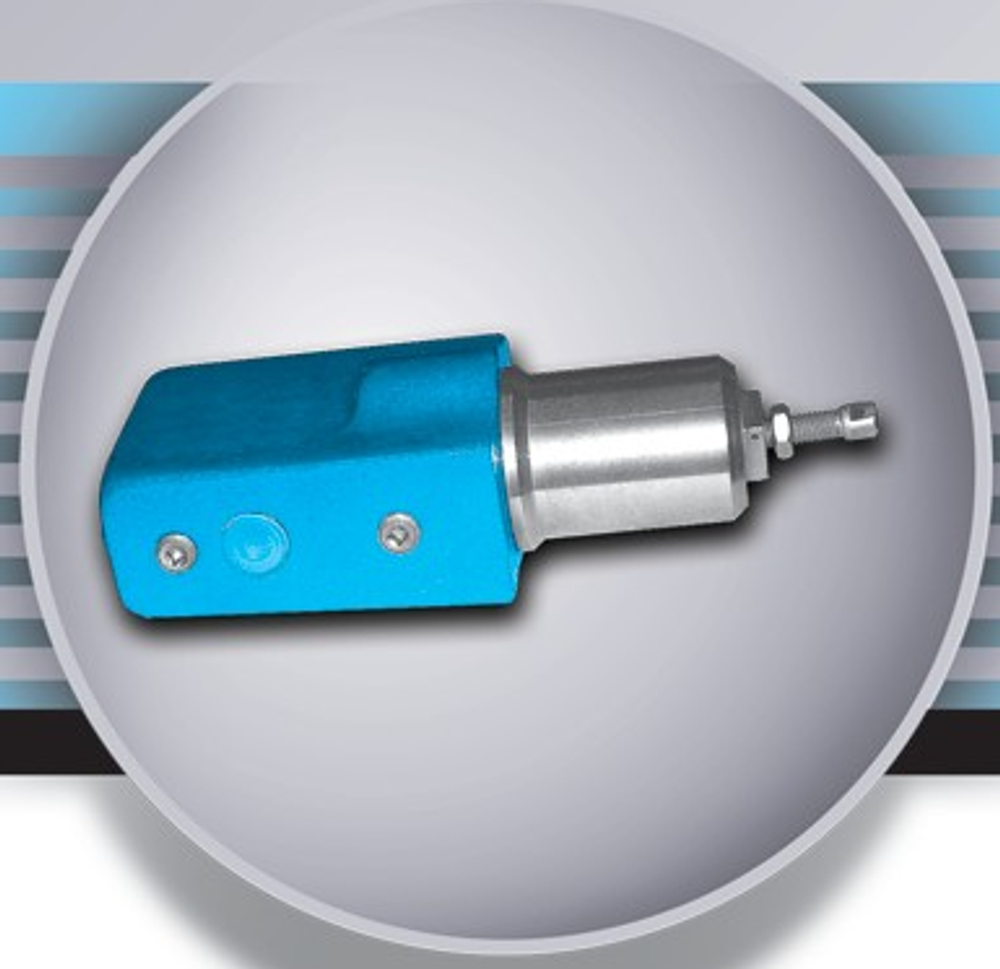

Гидроклапаны давления с обратным клапаном Г66-3 предназначены для использования в гидросистемах для пропускания потока рабочей жидкости при достижени заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление). При движении потока в противоположном направлении гидроклапаны обеспечивают его свободное пропускание.

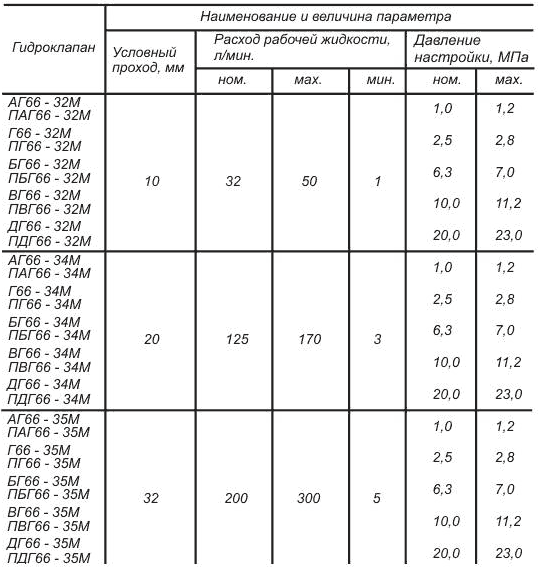

Технические характеристики

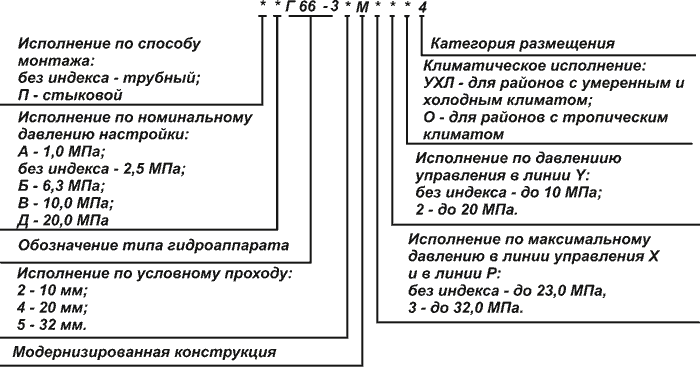

Структура условного обозначения
Условное графическое обозначение
| Схема | Назначение |
|---|---|
 |
Пропускание потока рабочей жидкости при достижении в нём заданной величины здавления, определяемой настройкой пружины и давлением в линии управления Y. |
 |
Пропускание потока рабочей жидкости при достижении в линии управления X заданной величины давления, определяемой настройкой пружины и давлением в линии управления |
