Описание

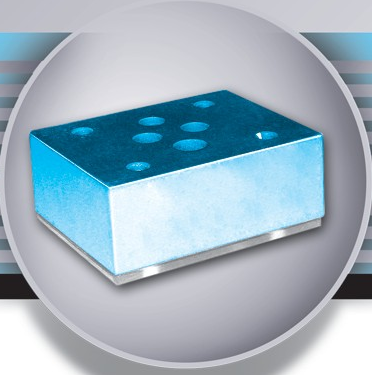

Гидроклапаны обратные КОМ-6/3М, КОМ-10/3М предназначены для пропускания потока рабочей жидкости в одном направлении и запирания в обратном.
Технические характеристики
| Наименование параметра | Величина |
|---|---|
| Условный проход, мм | 6 |
| Давление на входе, МПа: номинальное минимальное |
32 0,3 |
| Давление открывания обратного клапана, МПа | 0,035 |
| Расход рабочей жидкости, л/мин: номинальный максимальный |
32 80 |
| Внутренняя герметичность (максимальные внутренние утечки), см 3 /мин | 0,5 |
| Перепад давлений на обратном клапане, МПа (при номинальном расходе) | 0,3 |

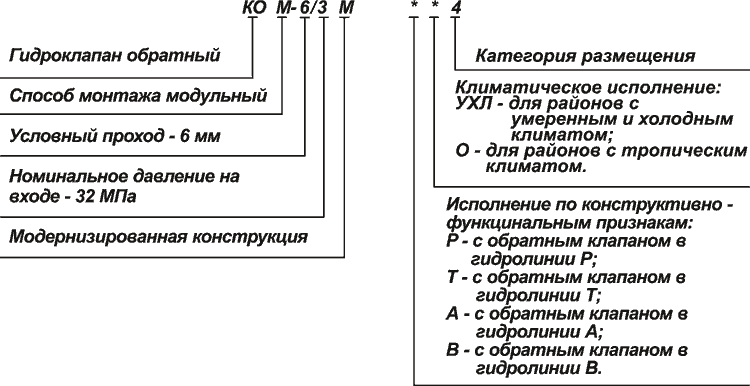

Структура условного обозначения

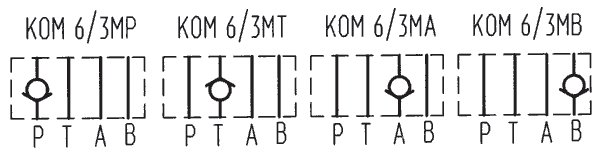

Условное графическое обозначение
Пример условного обозначения обратного клапана типа КОМ с условным проходом 6 мм, с запорным элементом в гидролинии Т, с номинальным давлением 32 МПа, для районов с умеренным и холодным климатом, категория размещения - 4 ГОСТ 15150-69 КОМ-6/3МТ УХЛ 4 ТУ2-053-1829-87
P - напорная гидролиния;
А и B - гидролинии, идущие к другим гидроуйстройствам (цилиндровые гидролинии)
Т - сливная гидролиния
