Описание

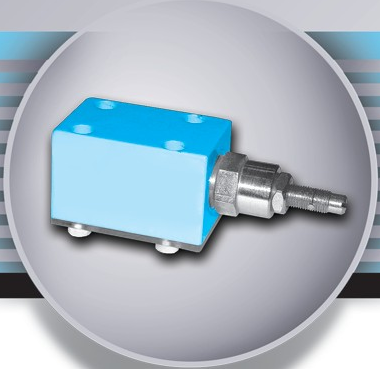

Гидроклапаны предохранительные МКПВ - 4/3С предназначены для поддержания установленного давления, предохраняет от превышения давления и разгрузки гидросистем от давления. Область применения предохранительных клапанов - гидроприводы прессов, станков, литейных и литьевых машин, а также другого оборудования.
Технические характеристики
| Наименование параметра | Данные для исполнения предохранительных клапанов по условному проходу | ||
|---|---|---|---|
| 10 | 20 | 30 | |
| Давление на входе, МПа: номинальное максимальное минимальное |
10 12,5 0,5 |
20 25 2 |
32 35 5 |
| Диапазон регулирования давления, МПа | 0,5 - 12,5 | 2 - 25 | 5 - 35 |
| Расход рабочей жидкости, л/мин: номинальный максимальный минимальный |
4 5 0,2 |
||
| Внутренняя герметичность (максимальные внутренние утечки), см 3 /мин | 20 | 25 | 30 |
| Максимальное превышение номинального давления настройки при мгновенном возрастании давления, МПа | 2,5 | ||
| Изменение номинального давления настройки при изменении расхода от номинального до минимального, МПа, не более | 20 | 2,5 | 4,0 |
| Момент силы настройки, Нм, не более | 0,6 | ||
| Определяющий параметр (передаваемая мощность), равный произведению величин номинального давления и номинального расхода, МПа x л/мин | 40 | 80 | 128 |

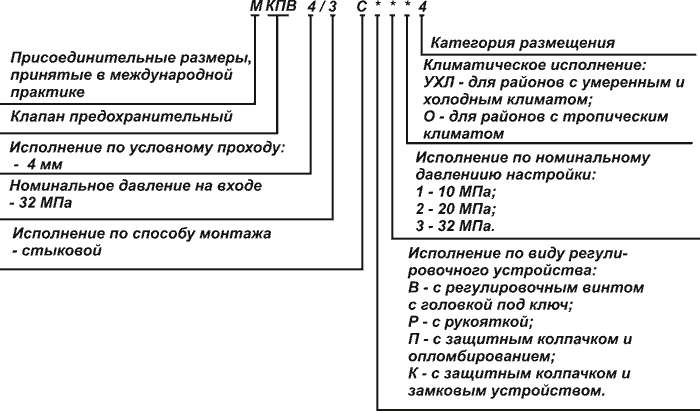

Структура условного обозначения
Условное графическое обозначение
| Обозначение предохранительного клапана | Схема | Условное графическое обозначение | Функционирование |
| МКПВ - 4/3С | 1 |  |
Предохранение гидросистемы от перегрузок и поддержание настроенного давления. |
