Описание
Гидроклапаны предохранительные МКПВ для стыкового и трубного монтажа предназначены для поддержания установленного давления, предохранения от превышения давления и разгрузки гидросистем от давления.

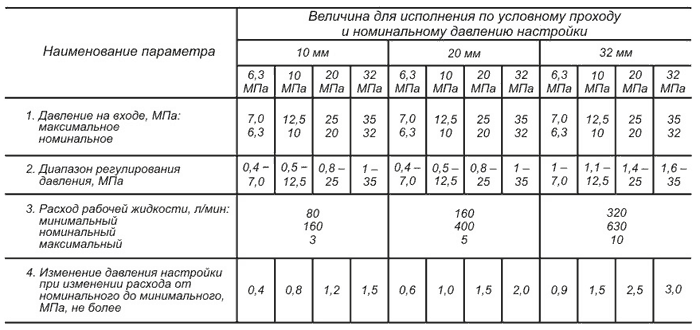

Технические характеристики

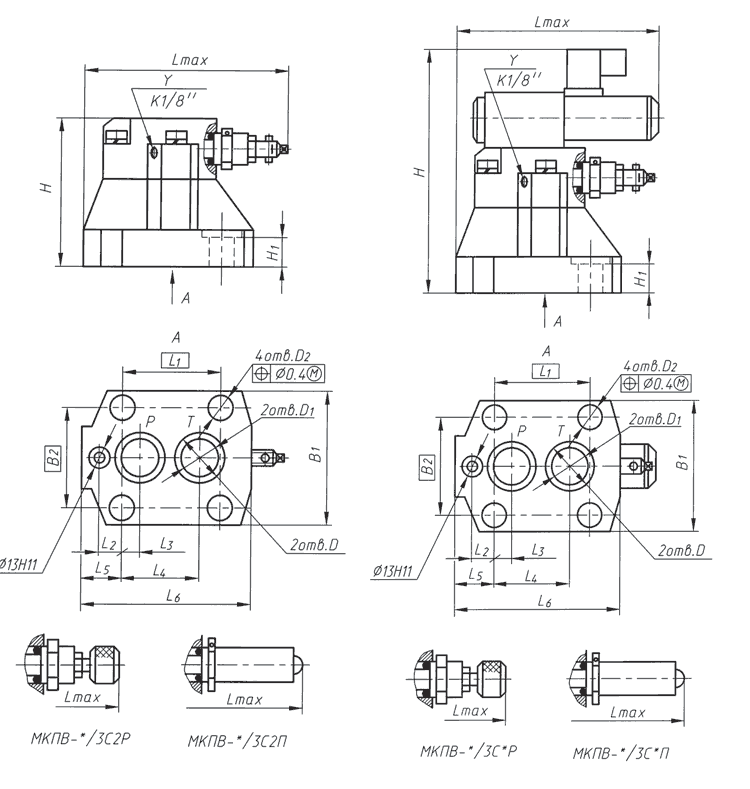

| Шифр | Н, не более | H 1 ±12,1 | B 1 не более | L, не более | L 1 | L 2 ±0,1 | L 3 ±0,1 | L 4 ±0,1 | L 5 ±12/2 | L 6 h14 | D H11 | D 1 h14 | D 2 h14 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| МКПВ - 10/3С2В МКПВ - 10/3С3В МКПВ - 10/3С4В |
99 | 20,5 | 80 | 138,5 | 53,8 | - | 22,1 | 47,5 | 21 | 89 | 22 | 14 | 13 |
| МКПВ - 10/3С2Р МКПВ - 10/3С3Р МКПВ - 10/3С4Р |
144,5 | ||||||||||||
| МКПВ - 10/3С2П МКПВ - 10/3С3П МКПВ - 10/3С4П |
149,5 | ||||||||||||
| МКПВ - 10/3С2К МКПВ - 10/3С3К МКПВ - 10/3С4К |
176,5 | ||||||||||||
| МКПВ - 20/3С2В МКПВ - 20/3С3В МКПВ - 20/3С4В |
25 | 100 | 146 | 66,7 | 23,8 | 11,1 | 55,6 | 34,5 | 116 | 32 | 23 | 17 | |
| МКПВ - 20/3С2Р МКПВ - 20/3С3Р МКПВ - 20/3С4Р |
152 | ||||||||||||
| МКПВ - 20/3С2П МКПВ - 20/3С3П МКПВ - 20/3С4П |
157 | ||||||||||||
| МКПВ - 20/3С2К МКПВ - 20/3С3К МКПВ - 20/3С4К |
184 | ||||||||||||
| МКПВ - 32/3С2В МКПВ - 32/3С3В МКПВ - 32/3С4В |
113 | 151 | 88,9 | 31,8 | 12,7 | 76,2 | 42,5 | 152 | 39 | 29 | 19 | ||
| МКПВ - 32/3С2Р МКПВ - 32/3С3Р МКПВ - 32/3С4Р |
157 | ||||||||||||
| МКПВ - 32/3С2П МКПВ - 32/3С3П МКПВ - 32/3С4П |
162 | ||||||||||||
| МКПВ - 32/3С2К МКПВ - 32/3С3К МКПВ - 32/3С4В |
189 |

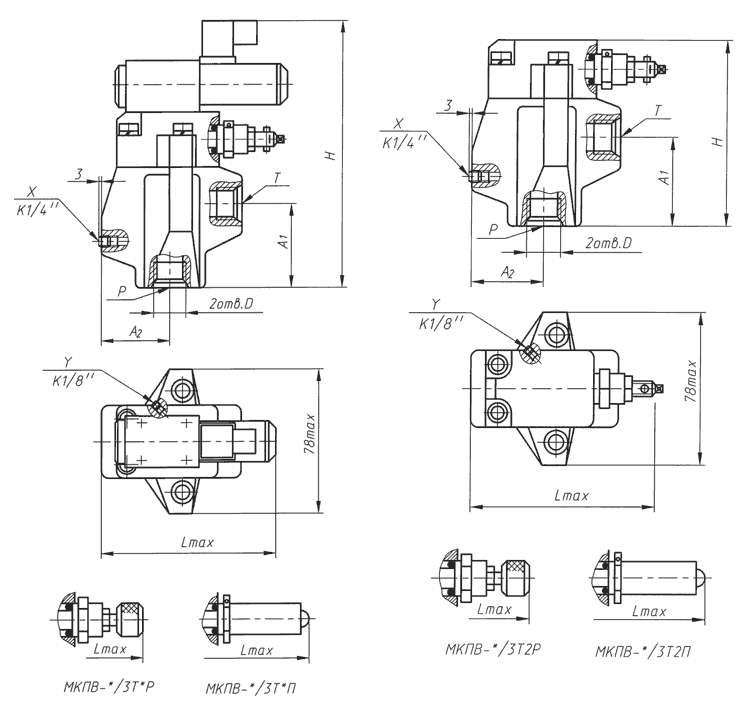

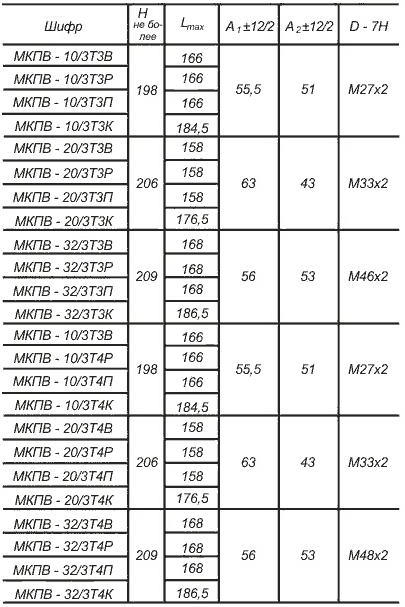

| Шифр | H, не th> | L max | A 1 ±12/2 | A 2 ±12/2 | D-7H |
|---|---|---|---|---|---|
| МКПВ - 10/3T2В | 123 | 146,2 | 55,5 | 51 | M27x2 |
| МКПВ - 10/3T2Р | 152,5 | ||||
| МКПВ - 10/3T2П | 157,5 | ||||
| МКПВ - 10/3T2К | 184,5 | ||||
| МКПВ - 20/3T2В | 131 | 138,5 | 63 | 43 | M33x2 |
| МКПВ - 20/3T2Р | 144,5 | ||||
| МКПВ - 20/3T2П | 149,5 | ||||
| МКПВ - 20/3T2К | 176,5 | ||||
| МКПВ - 32/3T2В | 134 | 148,5 | 56 | 53 | M46x2 |
| МКПВ - 32/3T2Р | 154,5 | ||||
| МКПВ - 32/3T2Р | 159,5 | ||||
| МКПВ - 32/3T2К | 186,5 |

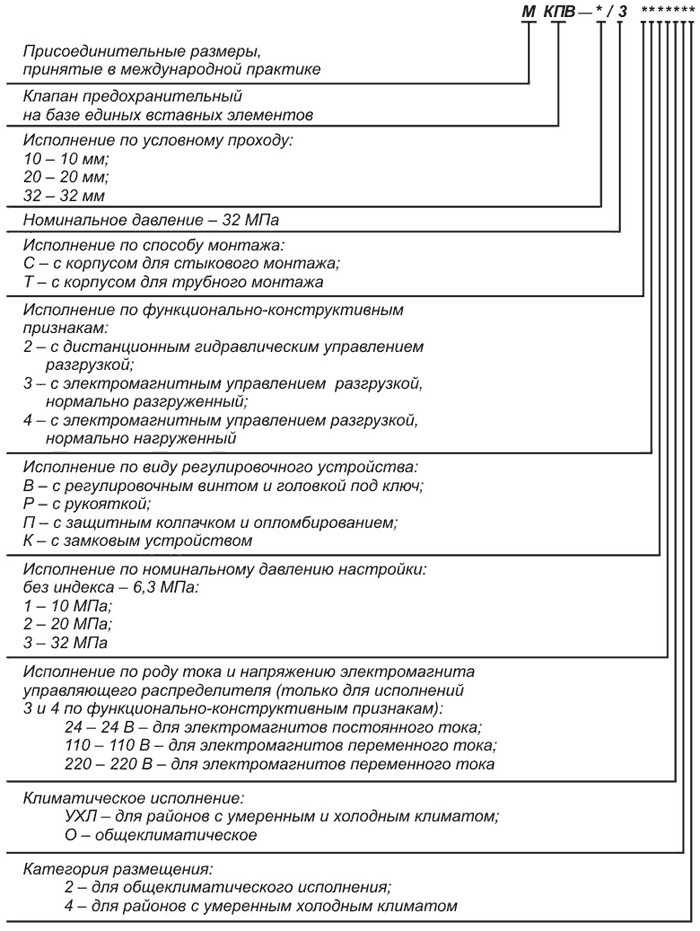

Структура условного обозначения
Условное графическое обозначение
| Обозначение предохранительного клапана | Условное графическое обозначение | Функционирование |
|---|---|---|
| МКПВ - */3С2*** МКПВ - */3T2*** |
 |
Предохранение гидросистемы т перегрузок, поддержание настроенного давления и дистанционная разгрузка от двления при соединении гидролинии управления X со сливной гидролинией. Слив потока управления в гидролинии Т с возможностью раздельного слива в гидролинию Y. |
| МКПВ - */3С3*** МКПВ - */3T3*** |
 |
Предохранение гидросистемы от перегрузок, поддержание настроеного давления при включенном электромагните управляющего гидрораспределителя. Разгрузка от давления - при выключенном электромагните или соединении гидролинии Х со сливом. Слив потока управления в гидролинию Т с возможностью раздельного сива в гидролинию Y. |
| МКПВ - */3С4*** МКПВ - */3T4*** |
 |
Предохранение гидросистемы от перегрузок и поддержание |
