Описание

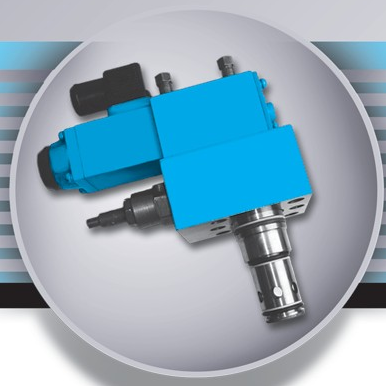

Гидроклапаны предохранительные встраиваемые МКПВ предназначены для поддержания установленного давления, предохранения от превышения давления и разгрузки гидросистем от давления.

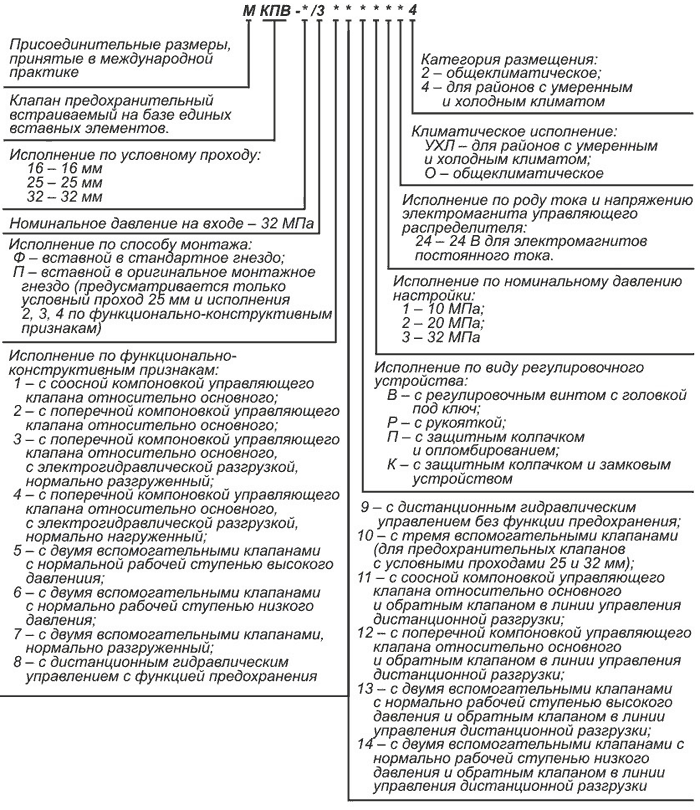

Структура условного обозначения
Схемы работы предохранительных клапанов
| Обозначение предохранительного клапана | Условное обозначение | Функционирование |
| МКПВ-4/3 |  |
Предохранение гидросистемы от перегрузок и поддержание настроенного давления |

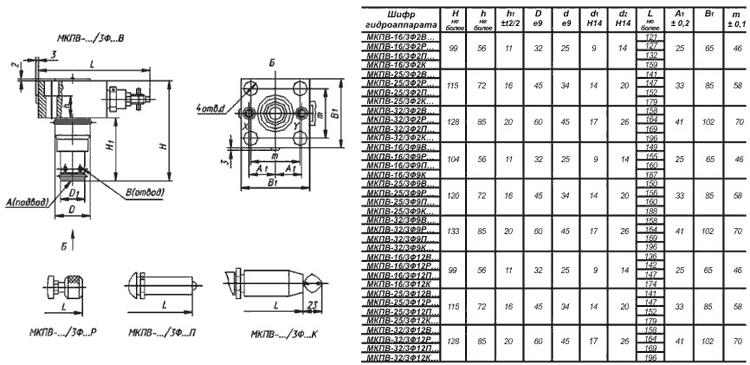

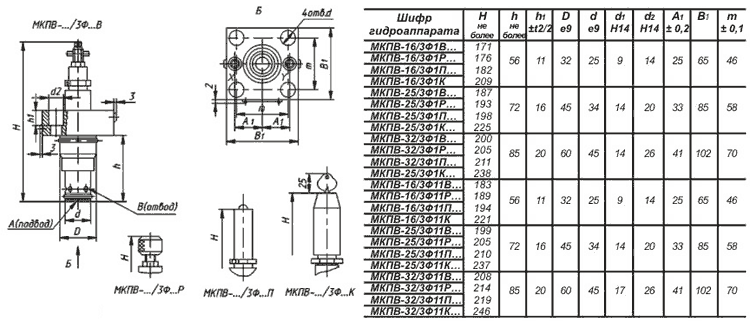

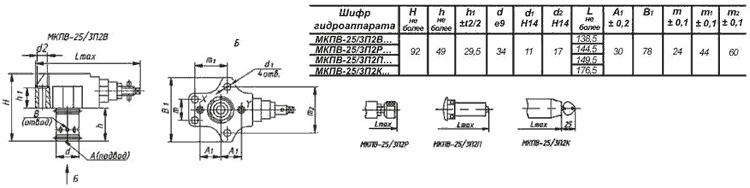

| МКПВ-...3/Ф1 МКПВ-...3/Ф2 МКПВ-25/3П2 |
 |
Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка от давления при соединении гидролинии управления Х со сливной гидролинией. |

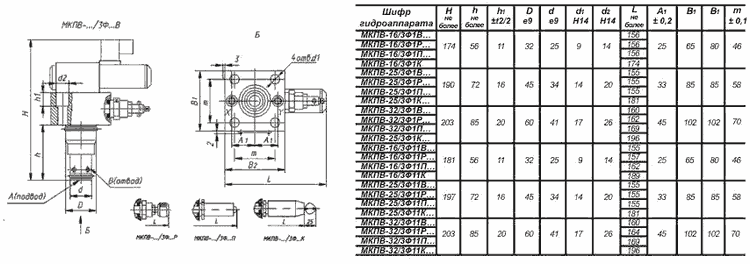

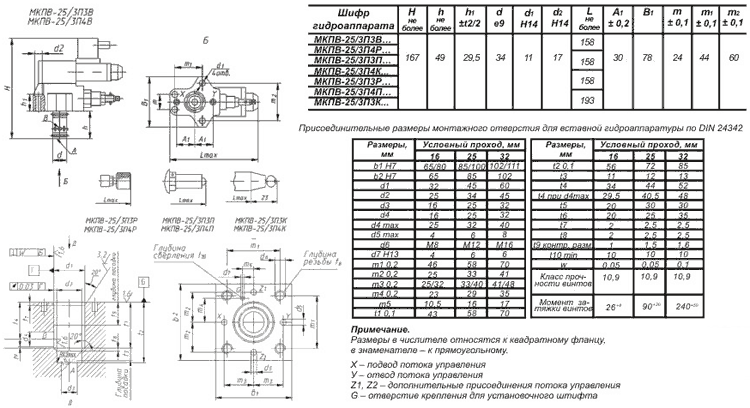

| МКПВ-.../3Ф3 МКПВ-25/3П3 |
 |
Предохранение гидросистемы от перегрузок и поддержание настроенного давления при включённом электромагните управляющего гидрораспределителя. разгрузка от давления - при выключенном электромагните |
| МКПВ-.../3Ф4 МКПВ-25/3П3 |
 |
Предохранение гидросистемы от перегрузок и поддержание настроенного давления при выключенном электромагните управляющего гидрораспределителя. Разгрузка от давления при включенном электромагните. |

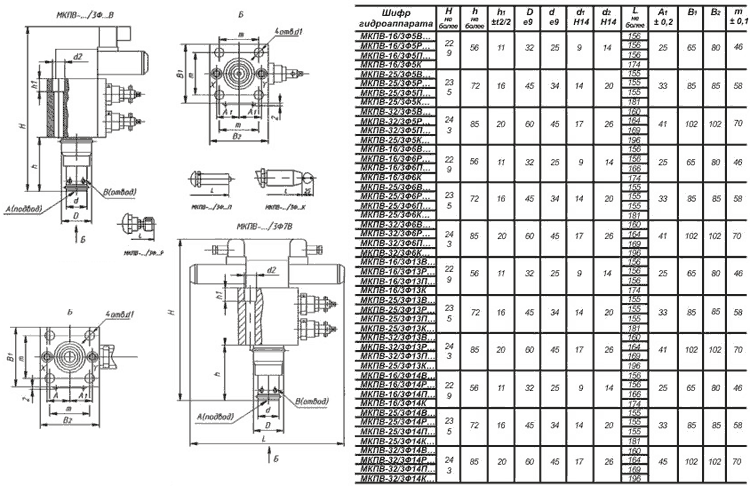

| МКПВ-.../3Ф5 |  |
Предохранение гидросистемы от перегрузки и поддержание настроенного давления: - на ступени высокого давления, при выключенном электромагните; - на ступени низкого давления при включенном электромагните. Дистанционная разгрзука от давления при соединении гидролинии управления Х со сливной гидролинией. |
| МКПВ-.../3Ф6 |  |
Предохранение гидросистемы от перегрузки и поддержание настроенного давления: - на ступени низкого давления при выключенном электромагните; - на ступени высокого давления при включенном электромагните. Дистанционная разгрзука от даления при соединении гидролинии управления Х со сливной гидролинией. |

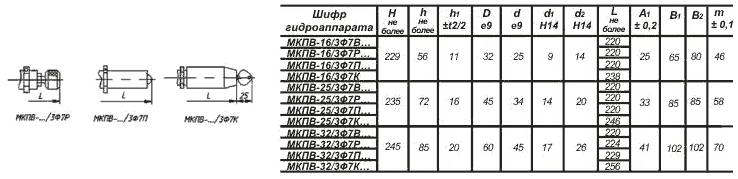

| МКПВ-.../3Ф7 |  |
Предохранение гидросистемы от перегрузки и поддержание настроенного давления: - на ступени высокого далвения, при включенном электромагните Э1; - на ступени низкого давления при включенном электромагните Э2; Разгрузка от давления в нейтральном положении управляющего распределителя (при обесточенных электромагнитах) или соединении гидролинии Х со сливной гидролинией. |

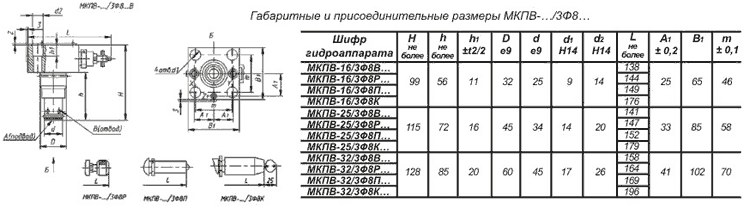

| МКПВ-.../3Ф8 |  |
Предохранение гидросистемы от перегрузок и поддержание настроенного давления. Разгрузка гидросистемы от давления при наличии управляющего давления в гидролинии Х, превышающего ил равного настроенного, или соединении гидролинии Z1 со сливной гидролинией. |
| МКПВ-.../3Ф9 |  |
Предохранение гидросистемы от перегрузок и поддержание настроенного давления: Разгрузка гидросистемы от давления при наличии управляющего давления в гидролинии Х, превышающего или равного настроенному. |

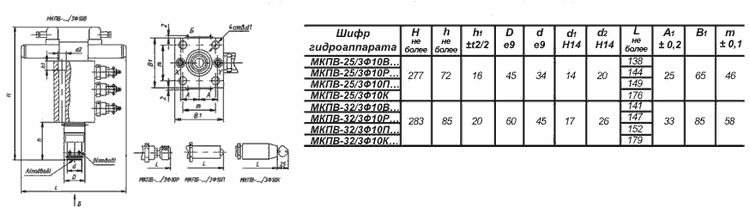

| МКПВ-.../3Ф10 |  |
Предохранение гидросистемы от перегрузки и поддержание настроенного давления на одной из трех ступеней настройки: - на ступени высокого далвения, при включенном электромагните Э1; - на ступени среднего давления, при включенном электромагните Э2; - на ступени низкого давления при нейтралном положеии управляющего гидрораспределителя (при обесточенных электромагнитах).Дистанционная разгрзука от давления при соединении гидролинии управления Х со сливной гидролинией. |
| МКПВ-.../3Ф11 МКПВ-.../3Ф12 |
 |
Предохранение гидросистемы от перегрузок, поддержание настроенного давления. Дистанционная разгрузка от давления при соединении гидролинии управления Х со сливной гидролинией через обратный клапан. |
| МКПВ-.../3Ф13 |  |
Предохранение гидросистемы от перегрузки и поддержание настроенного давления: - на ступени высокого давления, при выключенном электромагните; - на ступени низкого давления при включенном электромагните. Дистанционная разгрузка от давления при соединении гидролинии управления Х со сливной гидролинией через обратный клапан. |
| МКПВ-.../3Ф14 |  |
Предохранение гидросистемы от перегрузки и поддержание настроенного давления: - на ступени низкого давления при выключенном электромагните; - на ступени высокого давления, при включенном электромагните. Дистанционная разгрузка от давления при соединении гидролинии управления Х со сливной гидролинией через обратный клапан. |
Технические характеристики
| Обозначение предохранительного клапана | Величина для исполнений по условному проходу и номинальному давлению настройки | ||||||||
| 16 мм | 25 мм | 32 мм | |||||||
| 10 | 20 | 32 | 10 | 20 | 32 | 10 | 20 | 32 | |
| Давление на входе, МПа: максимальное минимальное |
10 12,5 0,5 |
20 25 2 |
32 35 5 |
10 12,5 0,5 |
20 25 2 |
32 35 5 |
10 12,5 0,5 |
20 25 2 |
32 35 5 |
| Максимальное давление разгрузки, МПа | 0,35 | 0,5 | 0,5 | ||||||
| Диапазон регулирования давления, МПа | 0,5-12,5 | 2-25 | 5-35 | 0,5-12,5 | 2-25 | 5-35 | 0,5-12,5 | 2-25 | 5-35 |
| Расход рабочей жидкости, л/мин: номинальный максимальный минимальный |
63 200 2 |
160 400 2,5 |
450 750 3 |
||||||
| Внутренняя герметичность (максимальные внутренние утечки), см 3 /мин | 100 | 200 | 350 | 150 | 300 | 500 | 250 | 500 | 800 |
| Максимальное превышение номинального давлния настройки при мгновенном возрастании давления, МПа | 2,5 | 2,5 | 3,5 | ||||||
| Изменение номинального давления настройки при изменении расхода от номинального до минимального, МПа, не более | 0,7 | 1,7 | 1,8 | 1,5 | 1,5 | 2,0 | 1,2 | 1,7 | 2,0 |
| Время нарастания давления после прекращения разгрузки, с, не более | 0,2 | 0,2 | 0,2 | ||||||
| Момент силы настройки, Нм, не более | 0,6 | 0,6 | 0,6 | ||||||
| Определяющий параметр (передаваемая мощность), равный произведению величин номинального давления и номинального расхода, МПа х л/мин | 630 | 1260 | 2016 | 1600 | 3200 | 5120 | 4500 | 9000 | 14400 |
| Обозначение базовой модели | Масса (без рабочей жидкости), кг, не более, для исполнений по виду регулировочного устройства | |||
| B | P | П | К | |
| МКПВ-4/3С МКПВ-16/3Ф1 МКПВ-16/3Ф2 МКПВ-16/3Ф3 МКПВ-16/3Ф4 МКПВ-16/3Ф5 МКПВ-16/3Ф6 МКПВ-16/3Ф7 МКПВ-16/3Ф8 МКПВ-16/3Ф9 МКПВ-16/3Ф11 МКПВ-16/3Ф12 МКПВ-16/3Ф13 МКПВ-16/3Ф14 МКПВ-25/3Ф1 МКПВ-25/3Ф2 МКПВ-25/3Ф3 МКПВ-25/3Ф4 МКПВ-25/3Ф5 МКПВ-25/3Ф6 МКПВ-25/3Ф7 МКПВ-25/3Ф8 МКПВ-25/3Ф9 МКПВ-25/3Ф10 МКПВ-25/3Ф11 МКПВ-25/3Ф12 МКПВ-25/3Ф13 МКПВ-25/3Ф14 МКПВ-25/3П2 МКПВ-25/3П3 МКПВ-32/3Ф1 МКПВ-32/3Ф2 МКПВ-32/3Ф3 МКПВ-32/3Ф4 МКПВ-32/3Ф5 МКПВ-32/3Ф6 МКПВ-32/3Ф7 МКПВ-32/3Ф8 МКПВ-32/3Ф9 МКПВ-32/3Ф10 МКПВ-32/3Ф11 МКПВ-32/3Ф12 МКПВ-32/3Ф13 МКПВ-32/3Ф14 |
1,3 1,8 1,8 3,4 3,7 5,6 5,6 5,85 2,0 2,0 2,3 2,0 5,6 5,6 3,0 2,8 4,3 4,6 6,5 6,5 6,8 3,0 3,0 9,0 2,8 2,8 6,5 6,5 1,6 3,0 4,0 4,5 5,9 5,9 8,6 8,6 8,95 4,5 4,5 12,5 4,6 4,5 8,6 8,6 |
1,45 1,95 1,95 3,55 3,85 5,9 5,9 6,15 2,15 2,15 2,45 2,15 5,9 5,9 3,15 2,95 4,45 4,75 6,8 6,8 7,1 3,15 3,15 9,45 2,95 2,95 6,8 6,8 1,75 3,15 4,15 4,65 6,05 6,05 8,9 8,9 9,25 4,65 4,65 12,95 4,75 4,65 8,9 8,9 |
1,45 1,95 1,95 3,55 3,85 5,9 5,9 6,15 2,15 2,15 2,45 2,15 5,9 5,9 3,15 2,95 4,45 4,75 6,8 6,8 7,1 3,15 3,15 9,45 2,95 2,95 6,8 6,8 1,75 3,15 4,15 4,65 6,05 6,05 8,9 8,9 9,25 4,65 4,65 12,95 4,75 4,65 8,9 8,9 |
1,65 2,15 2,15 3,75 4,05 6,3 6,3 6,55 2,35 2,35 2,65 2,35 6,3 6,3 3,35 3,15 4,65 4,95 7,2 7,2 7,5 3,35 3,35 10,05 3,15 3,15 7,2 7,2 1,95 3,35 4,35 4,85 6,25 6,25 9,3 9,3 9,65 4,85 4,85 13,55 4,99 4,85 9,3 9,3 |
