Описание

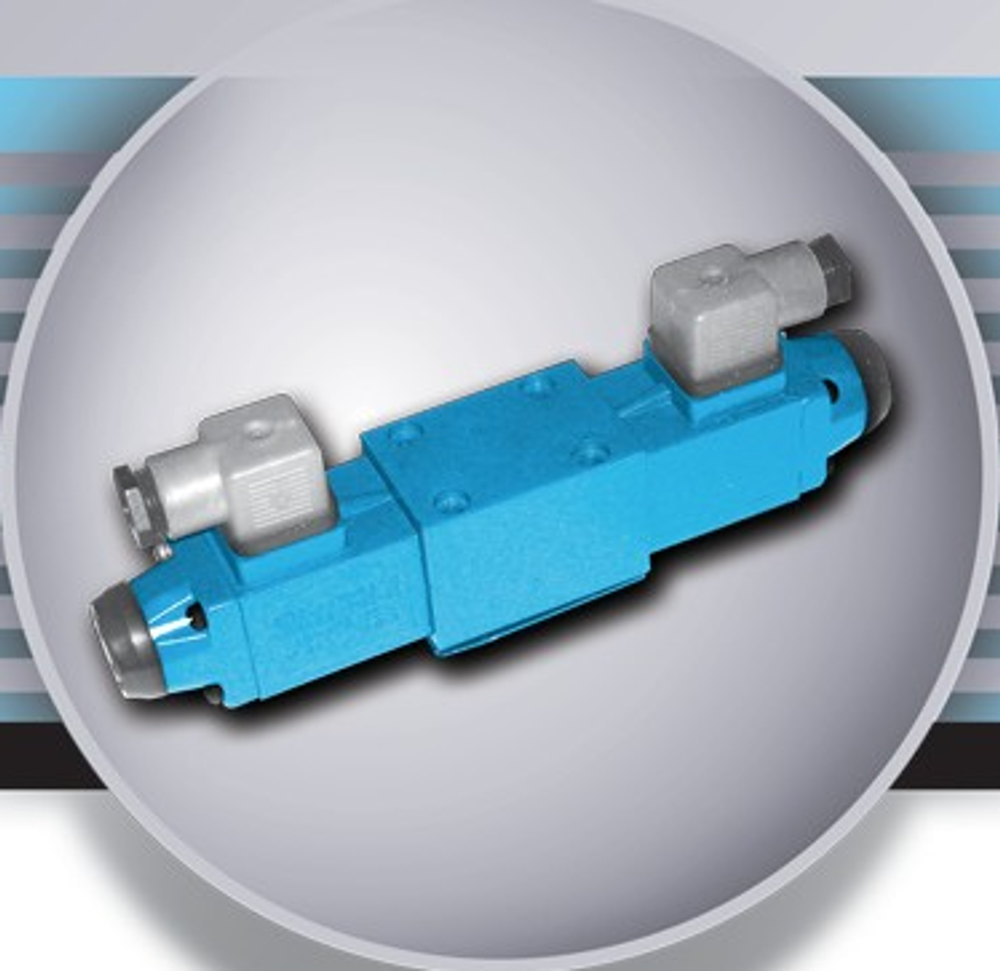

Гидрораспределитель 1 РГЕ-6/3 предназначен для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических системах.

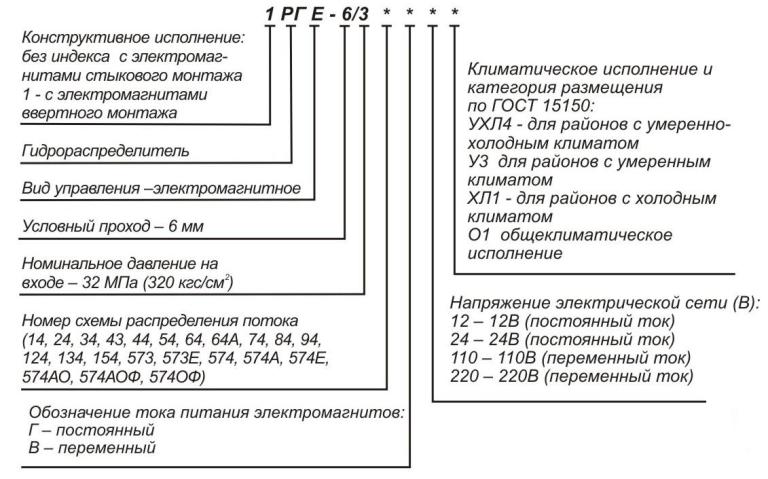

Структура условного обозначения
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Условный проход, мм | 6 |
| Давление на входе, МПа: номинальное максимальное минимальное |
32 32 0 |
| Максимальное допустимое давление в сливной гидролинии, МПа | 6 |
| Расход рабочей жидкости, л/мин: номинальный максимальный |
16 в соответствии с табл. |
| Внутренняя герметичность (максимальные внутренние утечки) при давлении, см3/мин 10 МПа 16 МПа 20 МПа 32 МПа |
50 100 150 250 |
| Максимальная продолжительность включения при номинальных значениях давления и расхода, мин, не более | 10 |
| Время срабатывания гидрораспределителя, с, не более: включения выключения |
0,05 0,03 |
| Максимальное число срабатываний, цикл/час: для переменного тока для постоянного тока |
7200 15000 |
| Масса (без рабочей жидкости), кг, не более: с одним электромагнитом с двумя электромагнитами |
1,4 2,0 |
| Номер схемы | Максимальный расход, л/мин, при давлении на входе, МПа | |
|---|---|---|
| 32 | 20 | |
| 14, 24, 44, 74, 124, 134, 574, 574А, 574Е, 574АО, 574АОФ, 547ОФ | 40 | 50 |
| 34, 43, 54, 84, 64, 64А, 154, 573, 573Е | 16 | 20 |

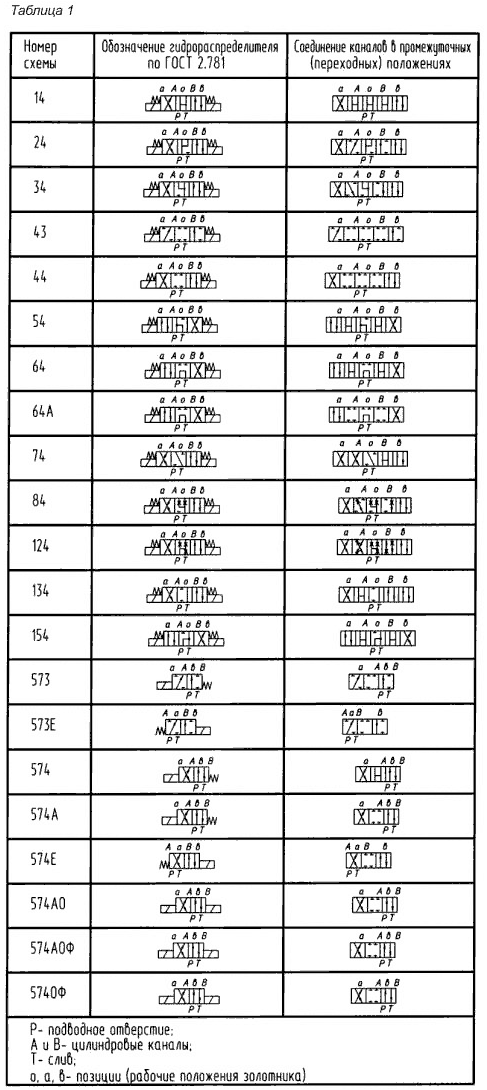

Гидрораспределители должны обеспечивать цикл работы в соответствии с установленной схемой распределения, приведённой в таблице 1.
