Описание
Гидрозамки типа ГЗМ 10/3М предназначены для пропускания потока рабочей жидкости в одном направлении и запирания в обратном при отсутствии управляющего воздействия, а при его наличии - для пропускания потока в обоих направлениях.
Технические характеристики
| Наименование параметра | Величина |
|---|---|
| Условный проход, мм | 10 |
| Давление на входе, МПа: номинальное максимальное |
32 35 |
| Давление открывания обратного клапана, МПа | 0,05 |
| Расход рабочей жидкости, л/мин: номинальный максимальный |
63 100 |
| Максимальные внутренние утечки по поршню, см 3 /мин | 150 |
| Соотношение рабочих площадей, не менее | 1:3 |
| Максимальные внутренние утечки в сопряжении "клапан - седло", см 3 /мин | 0,5 |
| Перепад давлений на обратном клапане при номинальном расходе, МПа | 0,7 |
| Перепад давлений на принудительно открытом обратном клапане при номинальном расходе, МПа | 0,45 |

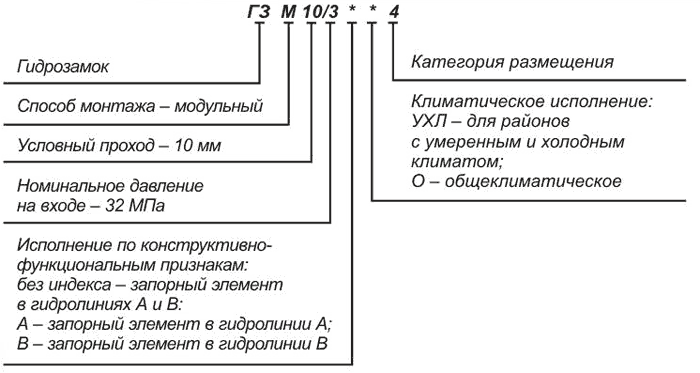

Структура условного обозначения

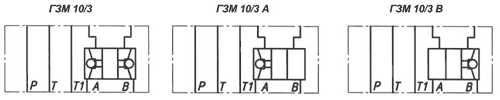

Условное графическое обозначение
P - напорная гидролиния;
А и B - гидролинии, идущие к другим гидроуйстройствам (цилиндровые гидролинии);
Т - сливная гидролиния;
T1 - к дополнительной сливной гидролинии
