Описание

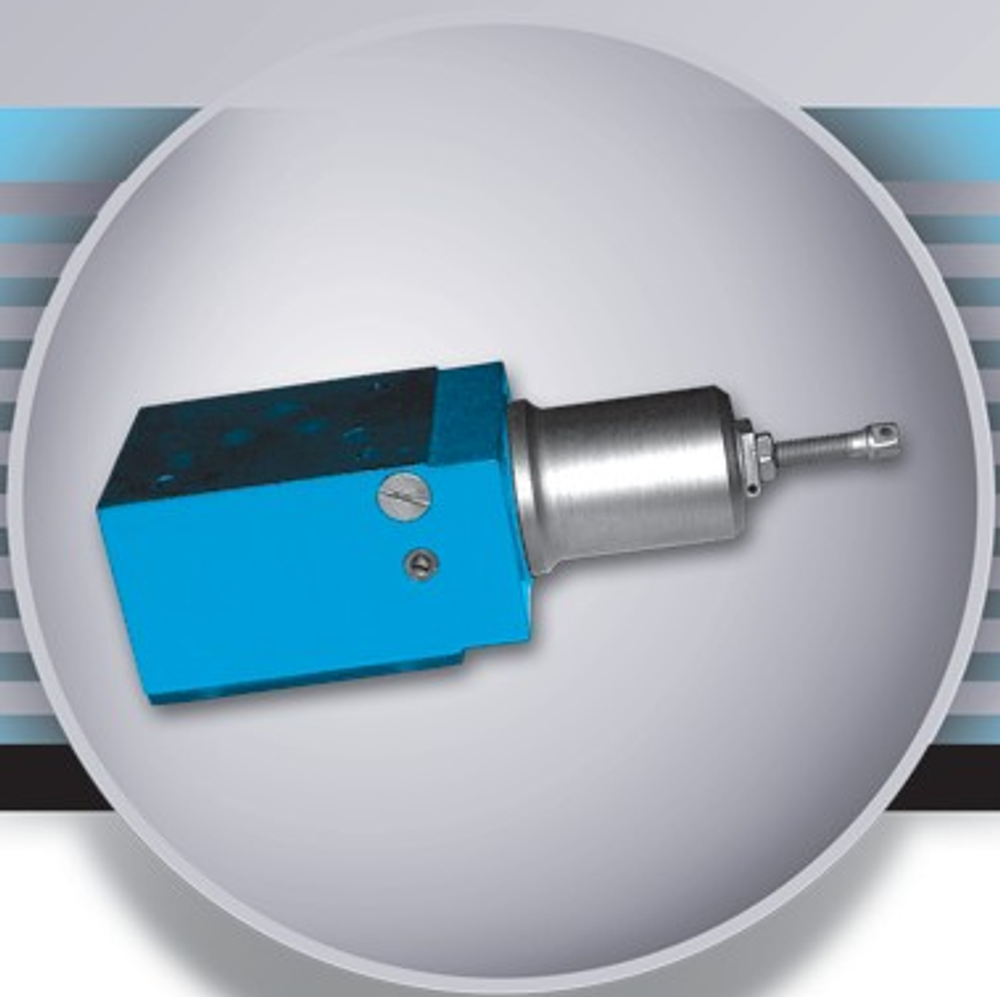

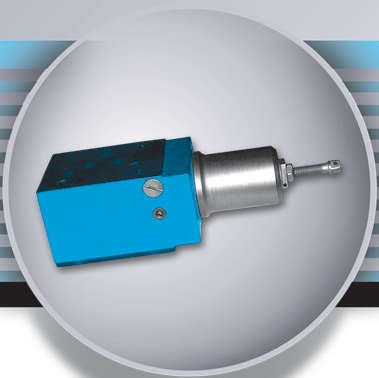

Клапаны давления КЕМ 102 предназначены для использования в гидросистемах станков и других гидрофицированных машин в качестве клапана разности давлений, клапана последовательности, предохранительного клапана, переливного клапана.
| Назначение | Условное графическое обозначение | ||
|---|---|---|---|
| Для поддержания разности давлений в подводимом и отводимом потоках (клапан разности давлений) |  |
||
| Для пропускания потока жидкости при достижении в управляющей линии У или линии дистанционного управления ДУ 2 заданной величины давления: а) Определяемой настройкой пружины и величиной давления на выходе из аппарата; б) Определяемой только настройкой пружины. Пружинная полость при этом сообщается с дренажом через канал Т 1 , либо X, либо ДУ 1 |
 |
||
| Для пропускания потока жидкости в обоих направлениях при достижении в управляющих линиях У или ДУ 2 и X (или ДУ 1 ) заданной разности давления, определяемой настройкой пружины. |  |
||
| Для пропукания потока жидкости при достижении в нем заданной величины давления: а) определяемой настройкой пружины и давлением в линии Х (или ДУ 1 ); б) определяемой только настройкой пружины. Пружинная полость при этом сообщается с дренажом через канал Т 1 , либо Х, либо ДУ 1 |  |
||
Р - напорная гидролиния;
А 1 В - гидролинии, идущие к другим гидроустройствам (цилиндровые гидролинии);
T, Т 1 - сливные гидролинии; У, Х - гидролинии управляющего потока (гидролинии дистанционного управления)
Технические характеристики
| Наименование параметра | Величина | |||
|---|---|---|---|---|
| КЕМ 102-1 | КЕМ 102-2 | КЕМ 102-3 | КЕМ 102-4 | |
| Услонвый проход, мм | 10 | |||
| Давление настройки, МПа: номинальное максимальное |
2,5 2,8 |
6,3 7,0 |
10,0 11,2 |
20,0 23,0 |
| Расход рабочей жидкости, л/мин: номинальное максимальное минимальный |
40 40 1 |
|||
| Номинальный перепад давлений, МПа | 0,5 | |||

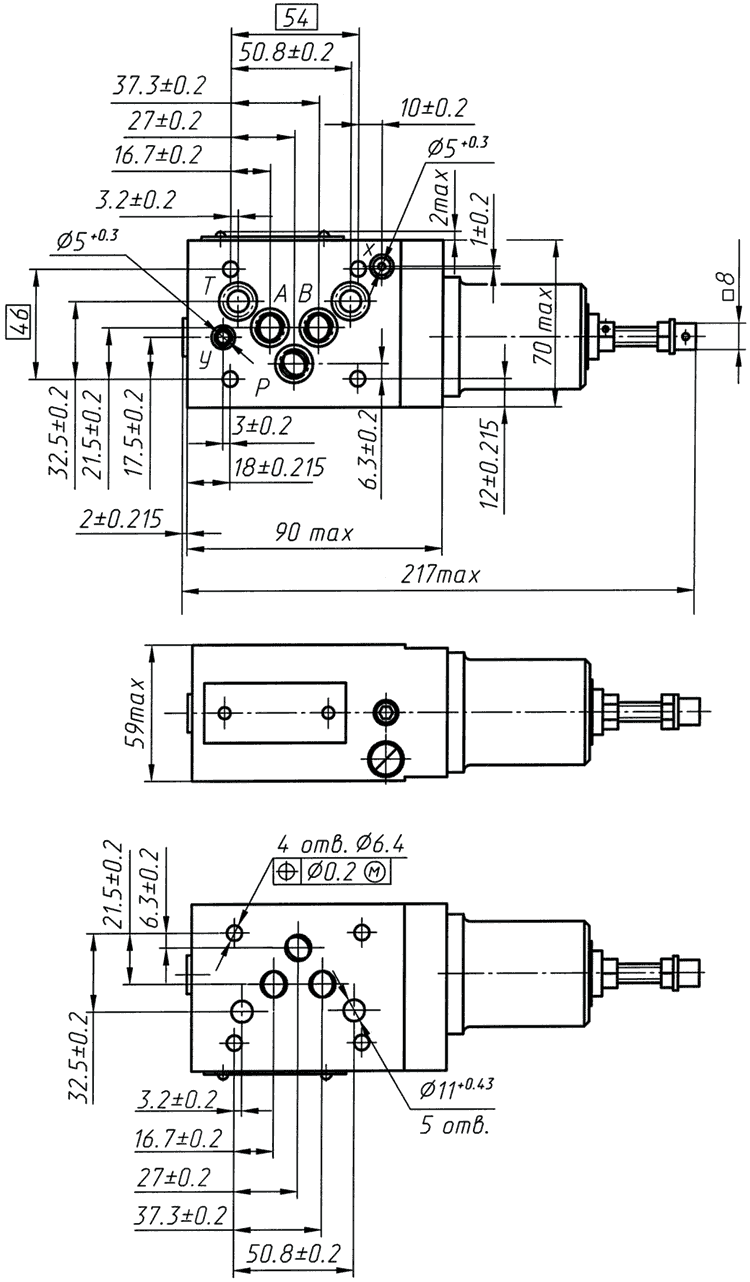

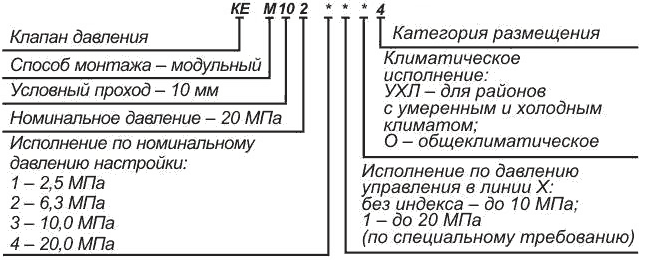

Структура условного обозначения
