Описание

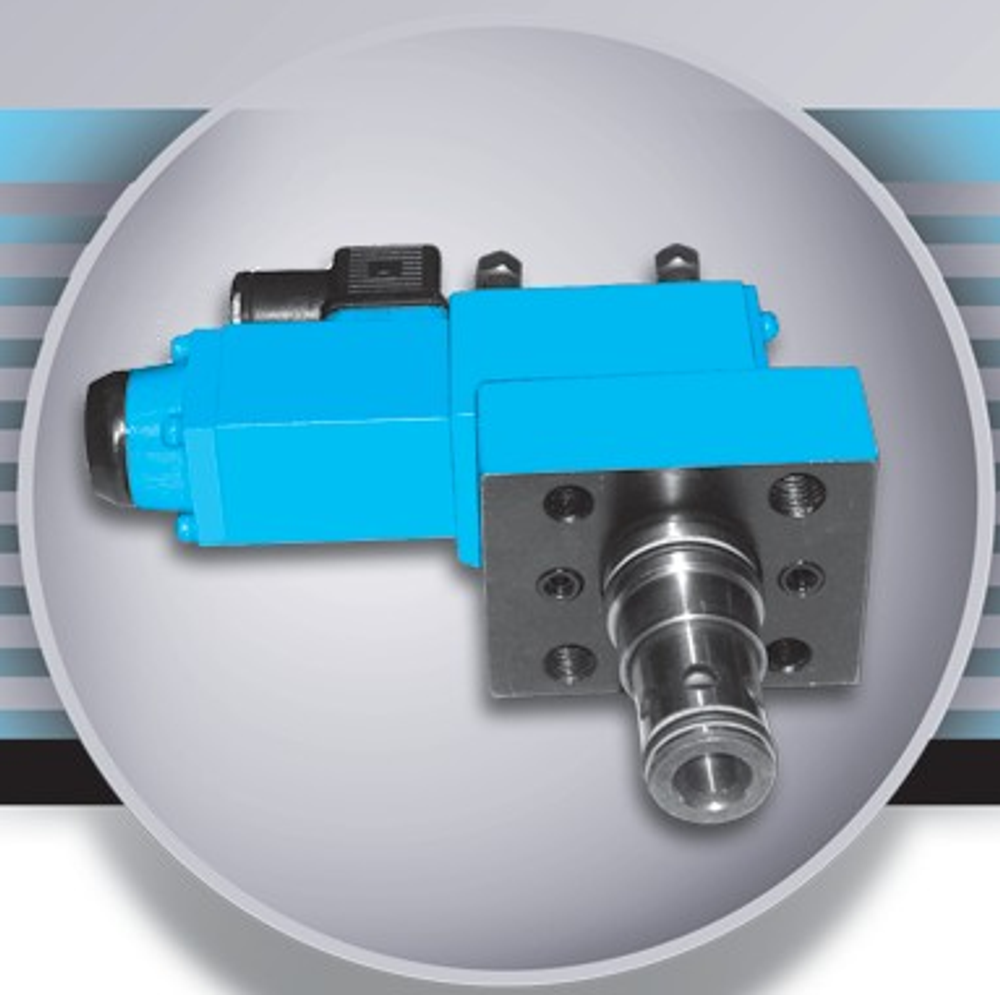

Клапаны гидроуправляемые встраиваемые МКГВ предназначены для герметичного запирания потока рабочей жидкости в одном положении запорного элемента и для свободного пропускания потока рабочей жидкости в другом положении запорного элемента в соответствии с управляющим гидравлическим или электрическим сигналом.

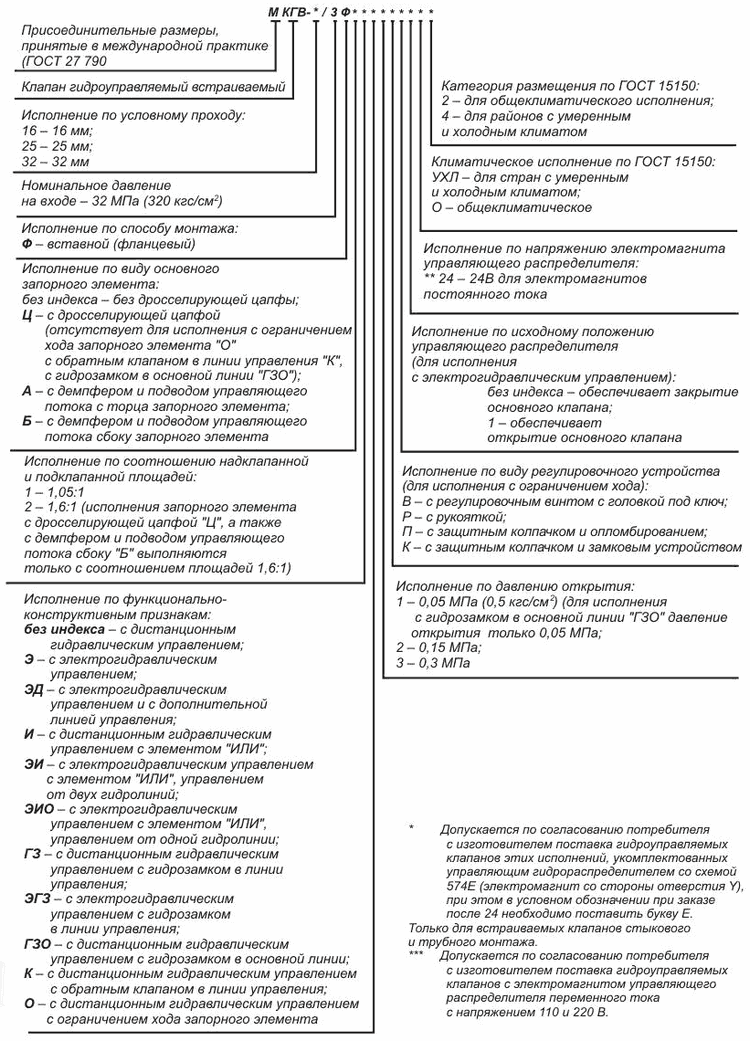

Структура условного обозначения
Технические характеристики
| Наименование параметра | Данные для исполнения гидроуправляемых клапанов по условному проходу |
||||
| 16 | 25 | 32 | |||
| Давление на входе, МПа: номинальное максимальное |
32 35 |
||||
| Максимально допустимое давление на выходе (в линии отвода основного потока рабочей жидкости) | 32 | ||||
| Давление открытия, МПа | 0,05 | 0,15 | 0,3 | ||
| Давление управления, МПа максимальное минимальное: для исполнения с гидрозамком в линии управления для исполнения с гидрозамком в основной линии для остальных исполнений |
32 Определяется по формуле: Pmin = Рв/1,5 Определяется по формуле: Pmin = Pa/10,5 Определяется по формуле: Pmin = (Pa - Pв)i + Pв, где i - соотношение площадей подклапанной и надклапанной полостей: i1 = 1/1,05 = 0,952; i2 = 1/1,6 = 0,625 |
||||
| Расход рабочей жидкости, л/мин: номинальный для исполнения с гидрозамком в основной линии для исполнения с дросселирующей цапфой для исполнения с ограничением хода для остальных исполнений максимальный для исполнения с гидрозамком в основной линии для исполнения с дроселирующей цапфой для исполнения с ограничением хода для остальных исполнений |
40 80 63 100 100 160 140 200 |
80 125 100 160 250 380 320 450 |
160 320 250 320 400 650 560 750 |
||
| Объём камеры управления (для исполнения с гидрозамком в основной линии), см 3 | 2 | 5 | 8 | ||
| Соотношение площадей управляющего поршня и вспомогательного клапана: для исполнения с гидрозамком в линии управления для исполнения с гидрозамком в основной линии |
2,5:1 16:1 |
||||
| Номинальный перепад давлений (при номинальном расходе), МПа, не более: для исполнения с гидрозамком в основной линии для остальных исполнений | <0,25 <0,18 |
<0,22 <0,07 |
<0,25 <0,12 |
||
| Внутренняя герметичность (максимальные внутренние утечки), см 3 /мин, не более: в сопряжении "клапан - седло" по основному запорному элементу (кроме исполнений VRUD-*/3ЗФА) по направляющей части основного запорного элемента по поршню в линии управления для исполнения с гидрозамком в основной линии суммарные по сопряжению "клапан-седло" и направляющей части в основном запорном элементе для исполнения МКГВ-*/ЗФА в сопряжении "клапан-седло" в линиях управления в гидроуправляемых клапанах с элементом "ИЛИ" и с обратным клапаном. |
20 40 40 |
0,5 40 70 80 0,2 |
40 60 120 |
||

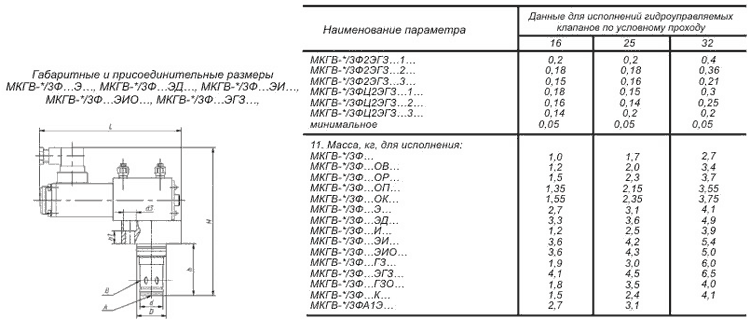

| Время срабатывания при номинальных значениях давления и расхода, с: максимальное для исполнения: МКГВ-*/3Ф1Э...1 МКГВ-*/3Ф1Э...2 МКГВ-*/3Ф1Э...3 МКГВ-*/3Ф1ЭИ...1 МКГВ-*/3Ф1ЭИ...2 МКГВ-*/3Ф1ЭИ...3 МКГВ-*/3Ф1ЭИО...1 МКГВ-*/3Ф1ЭИО...2 МКГВ-*/3Ф1ЭИО...3 МКГВ-*/3Ф1ЭД...1 МКГВ-*/3Ф1ЭД...2 МКГВ-*/3Ф1ЭД...3 МКГВ-*/3Ф2Э...1 МКГВ-*/3Ф2Э...2 МКГВ-*/3Ф2Э...3 МКГВ-*/3ФЦ2Э...1 МКГВ-*/3ФЦ2Э...2 МКГВ-*/3ФЦ2Э...3 МКГВ-*/3ФЦ2ЭИ...1 МКГВ-*/3ФЦ2ЭИ...2 МКГВ-*/3ФЦ2ЭИ...3 МКГВ-*/3ФЦ2ЭИО...1 МКГВ-*/3ФЦ2ЭИО...2 МКГВ-*/3ФЦ2ЭИО...3 МКГВ-*/3ФЦ2ЭД...1 МКГВ-*/3ФЦ2ЭД...2 МКГВ-*/3ФЦ2ЭД...3 |
0,2 0,15 0,1 0,2 0,15 0,1 0,2 0,2 0,15 0,1 0,2 0,15 0,2 0,15 0,1 0,18 0,13 0,08 0,18 0,13 0,08 0,18 0,13 0,08 0,18 0,13 0,08 |
0,2 0,18 0,16 0,2 0,18 0,16 0,2 0,18 0,16 0,2 0,18 0,16 0,2 0,18 0,16 0,19 0,16 0,11 0,19 0,16 0,11 0,19 0,16 0,11 0,19 0,16 0,11 |
0,25 0,3 0,2 0,36 0,3 0,2 0,36 0,3 0,2 0,36 0,3 0,2 0,36 0,3 0,2 0,27 0,25 0,2 0,2 0,25 0,2 0,27 0,25 0,2 0,27 0,25 0,2 |
||
 |

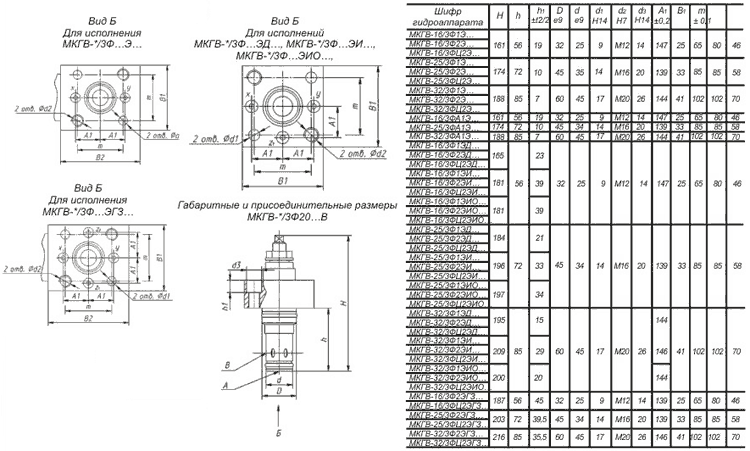

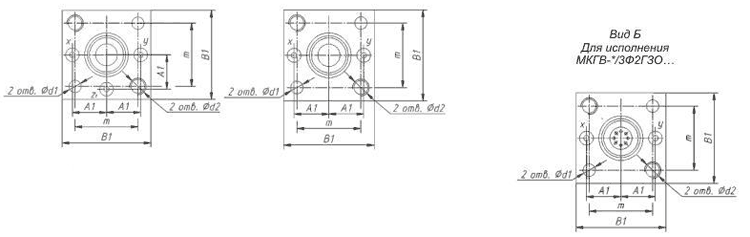

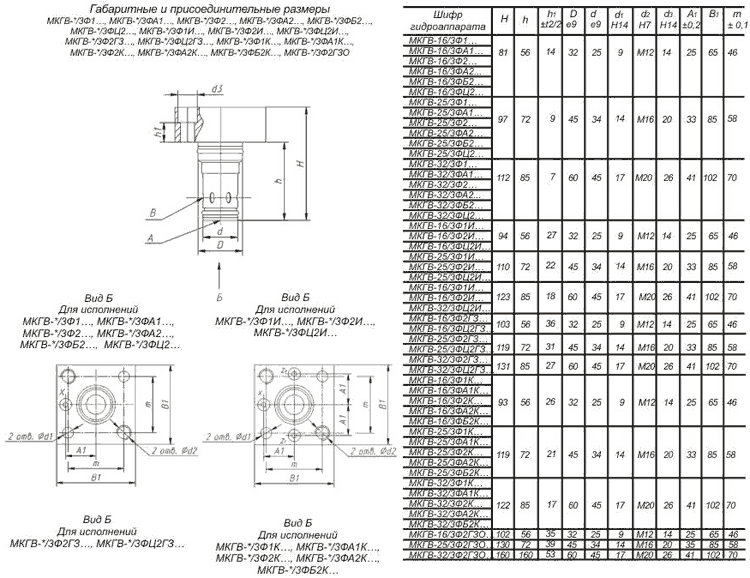

Гидроклапаны состоят из комплекта затвора и фланца. В комплект затвора входят: гильза 1, клапан 2, пружина 3 и переходная втулка 4. Комплект затвора вставляется в монтажное отверстие идроблока и прижимается фланцем 5. Для уплотнения клапанов в монтажных отверстиях гидроблоков в гильзе имеются резиновые 6, 8 и защитные из термоэластопласта 7, 9 кольца. Для уплотнения каналов управления на торцовой поверхности фланца 5 имеются разиновые кольца 10. |
 |
а) с соотношением надклапанной и подклапанной площадей 1,05:1; б) с демпфером и подводом управляющего потока с торца запорного элемента (соотношение надклапанной и подклапанной площадей 1,05:1); в) с соотношением надклапанной и подклапанной площадей 1,6:1; г) с демпфером и подводом управляющего потока сбоку запорного элемента (соотношение надклапанной и подклапанной площадей 1,6:1); д) с дросселирующей цапфой (соотношение надклапанной и подлапанной площадей 1,6:1); е) с демпфером и подводом управляющего потока с торца запорного элемента (соотношение надклапанной и подклапанной площадей 1,6:1); ж) с дросселирующим хвостовиком с треугольными пазами (соотношение надклапанной и подклапанной площадей 1,6:1). |
 |
Во фланцах исполнений гидроуправляемых клапанов с элементом "или" в расточку, закрываемую пробкой 1, уплотнённой резиновым 2 и защитным из термоэластопласта 3 кольцами, установлены седла 4 и 5 с уплотнениями в виде резиновых 6 и защитных из термоэластопласта 7 колец. Между седлами находится шарик 8, который потоком, поступающим со стороны одного из седел, прижимается к противоположному. |
 |
Во фланцах исполнений гидроуправляемых клапанов с гидрозамком в линии управления находится элемент, конструктивно аналогичный элементу "или", но канал во фланце сквозно, закрывающийся с обоих концов пробками 1 и 2, а между пробками и седлами 3 и 4 находятся толкатели 5 и 6, взаимодействующие с шариком 7 через отверстие в седлах, причем толкатель 5 нагружен пружиной 8. |
 |
Во фланцах исполнений гидроуправляемых клапанов с обратным клапаном в линии управления установлено седло 1, аналогичное седлам элемента "или", к которому пружиной 2, опирающейся на пробку 3, прижимается клапан в виде шарика 4. |
 |
В исполнениях гидроуправляемых капанов с ограничением хода запорного элемента во фланец 1 ввернут регулировочный винт 2, уплотнённый во фланце резиновым 3 и защитным из термоэластопласта 4 кольцами. Регулировачный винт, проходящий через переходную втулку 5, ограничивает ход клапана 6 при открытии. На винте имеется контргайка 7. |
 |

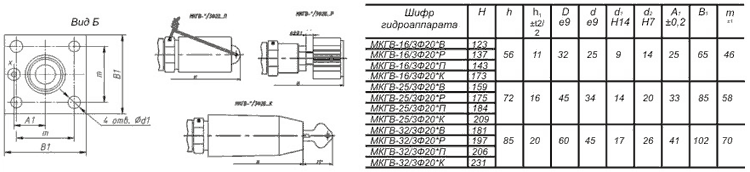

Регулировочные винты исполнений гидроуправляемых клапанов с ограничением хода запорного элемента могут иметь головку под ключ либо рукоятку. Регулировочные винты с головкой под ключ могут закрываться колпачком. Колпачок может иметь встроенное замковое устройство. |
 |
Клапан с гидрозамком в основной линии имеет во фланце 1 поршень 2, который через шарик 3 взаимодействует с поджатым к нему пружиной 4 толкателем 5. В гильзе 6 размещен основной клапан 7 и разгрузочный клапан в виде шарика 8 в седле 9 которые прижаты к своим посадочным кромкам пружиной 10, опирающейся на шайбу 11. Посадочная кромка основного клапана образована расточкой и осевым клапаном гильзы, а вспомогательного - расточкой и осевым каналом основного клапана. Через осевой канал клапана толкатель взаимодействует с разгрузочным клапаном. Толкатель имеет направление в переходной втулке 12. |
